スマートロック設定方法（操作ガイド）
PiACKⅢ smart 編

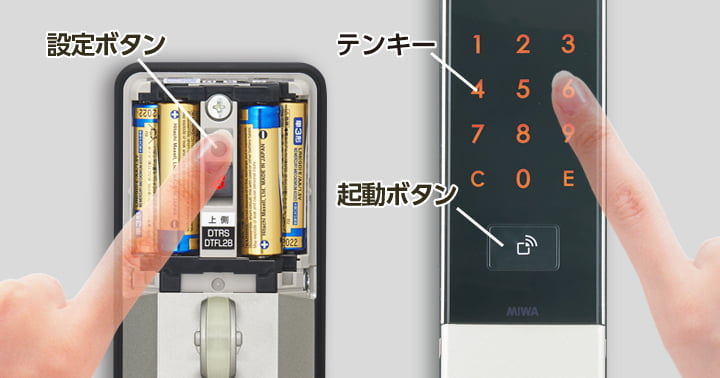

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
①テンキー「4」→「E」と押す。
②テンキー「1 or 0」→「E」と押す。
「1」：フェイクPIN入力を行なう（初期設定）
「0」：フェイクPIN入力を行わない

①起動ボタンを押す。
②テンキー「C」を５秒間長押し。（初期設定はブザー音ON）

※設定操作のたびにブザー音のON／OFFが切り替わります。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
①テンキー「6」→「E」と押す。
②テンキー「1 or 0」→「E」と押す。
「1」：簡単施錠を行なう（初期設定）
「0」：簡単施錠を行わない

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを 3 秒間長押しします。】
①テンキー「C」→「5」→「E」と押す。
②テンキー「1 」→「E」と押す。
③上側室内ユニットの表示が になります。

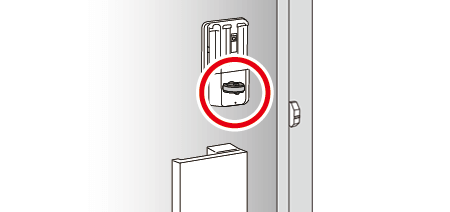

④開扉状態で、上側室内ユニットのみ施錠状態にします。

上から見ると下記の状態になっています。

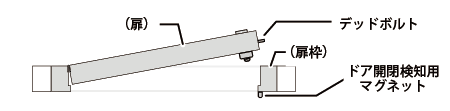

⑤施錠状態のまま、扉を閉める直前の位置で止めます。
上から見ると下記の状態になっています。デッドボルトが
ストッパーになって止まっている状態としてください。

⑥デッドボルトを扉枠に接触させた状態で、設定ボタンを 3 秒間長押しします。これで開扉位置の検出が完了します。 このとき上側室内ユニットの表示が に変わります。

⑦続けて閉扉位置の検出を行います。

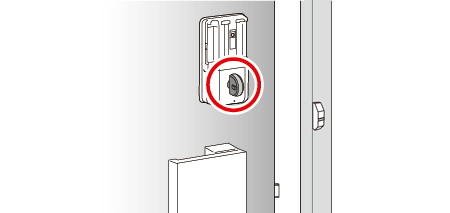

⑧開扉して上側室内ユニットのみ解錠状態にします。

⑨閉扉して、上側室内ユニットのみ施錠状態にします。

⑩上側室内ユニットの設定ボタンを 3 秒間長押しします。 その後防犯サムターンが自動的に解錠状態に動きます。 上側室内ユニットの表示が になり、設定完了です。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
①テンキー「8」→「E」と押す。
②テンキー「5 or 1 or 0」→「E」と押す。
「5」：Aモード（常時自動施錠します）
「1」：Eモード（電気的解錠時に自動施錠します）
「0」：Bモード（自動施錠しません）

※扉開閉検知が未設定の場合、テンキー「8」を選択しても、エラーとなります。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
①テンキー「C」→「4」→「E」と押す。
②テンキー「1 or 0」→「E」と押す。
「1」：警備出力を使用する
「0」：警備出力を使用しない（初期設定）

【警備出力をONに設定している場合のみ設定が可能です。】
①電気的に施錠完了後、テンキー「C」と「E」が点灯する。
②テンキー「E」が点灯中に「ピピッ」と鳴るまで「E」を押し続ける。

【はじめに、上側室内ユニットと下側室内ユニットの電池カバーを取り外し、解錠状態で上側室内ユニットの設定ボタンを3秒間長押しします。】

① テンキー「C」→「1」→「E」と押す。
② テンキー「1」→「E」と押す。
③ テンキー「1」→「E」と押す。（接続待機状態に入ります。）

※③まで操作したら下側室内ユニットの操作を行なう。（下側室内ユニットは設定ボタンのみで操作）
④ 設定ボタン3秒間長押し→ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑤ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑥ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑦「ピーッ」と鳴り上側室内ユニットと接続完了。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
①テンキー「C」→「1」→「E」と押す。
②テンキー「3」→「E」と押す。
③テンキー「1」→「E」と押す。

※③まで操作したら外部機器側の操作を行なう。
④「ピーッ」と鳴り上側室内ユニットと接続完了。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「0」→「E」と押す。

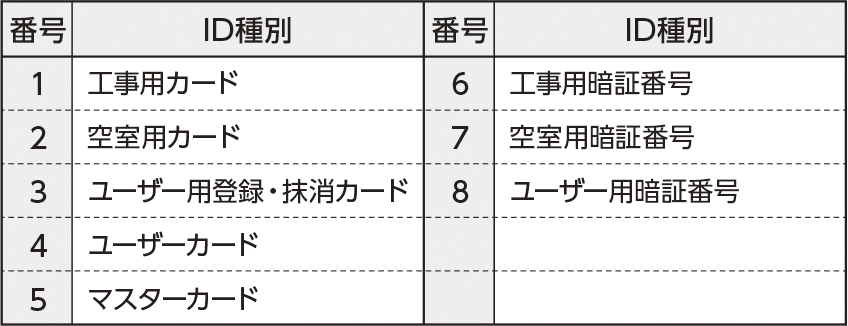

②登録されているID種別の番号が点灯します。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「3」→「E」と押す。
②登録したいカードをかざす。

※カード登録時にカードの登録アドレスが表示されます。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「3」→「E」と押す。
②登録済みのユーザー用登録・抹消カードをかざす。
③登録したいカードをかざす。

※カード登録時にカードの登録アドレスが表示されます。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「3」→「E」と押す。
②登録済みのユーザー用登録・抹消カードをかざす。
③テンキー「C」→「抹消したいカードの登録アドレス」→「E」と押す。（全抹消の場合は「C」→「999」→「E」→「999」→「E」と押す。）

※ユーザー用登録・抹消カードが1枚しか登録されていない場合は個別抹消操作はできません。（全抹消は可能）
※全抹消を行なうと、退去操作となり、同時にユーザーカード、ユーザー用暗証番号も全抹消されます。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「4」→「E」と押す。
②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
③登録したいカードをかざす。

※上記操作にて、後からの追加登録も可能です。
※カード登録時にカードの登録アドレスが表示されます。
※ユーザー用登録・抹消カードを登録せず、マスターカードを使ってユーザーカードを登録した場合、ユーザー用登録・抹消カードの登録はできなくなります。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「4」→「E」と押す。
②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
③テンキー「C」→「抹消したいカードの登録アドレス」→「E」と押す。（全抹消の場合は「C」→「999」→「E」と押す。）

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「8」→「E」と入力。
②登録済みのユーザー用登録・抹消カードまたは登録済みのマスターカードをリーダーにかざす。
③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
④テンキー「登録したい暗証番号」→「E」→「登録したい暗証番号」→「E」と入力して完了。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「8」→「E」と押す。
②登録済みユーザー用登録・抹消カードまたはマスターカードをかざす。
もしくは、テンキー「C」→「ユーザー用暗証番号」→「E」と押す。
③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
④テンキー「暗証番号」→「E」→「暗証番号」→「E」と押す。

※暗証番号を変更したい場合は、上記操作で新しい暗証番号を上書き登録します。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「8」→「E」と押す。
②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
もしくはテンキー「C」→「登録済みの暗証番号」→「E」と押す。
③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
④テンキー「C」を5秒間長押しする。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
①テンキー「8」→「E」と押す。
②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
もしくはテンキー「C」→「登録済みの暗証番号」→「E」と押す。
③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
④テンキー「C」を押す。
⑤該当暗証番号が表示される。
