スマートロック設定方法（操作ガイド）
DTRSⅢ smart 編

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ 設定値「 2 or 1 or 0 」を設定ボタンを押して切り替え。
（2：大、1：小、0：OFF）
④ 施解錠ボタンを押して決定。

【はじめに、上側室内ユニットの電池カバーを取り外し、上下共に解錠状態で上側室内ユニットの設定ボタンを3秒間長押しします。】

① 上側室内ユニットの表示部に交互に が表示されるまで、上側室内ユニットの設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで、設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ 表示部が になったら以下の手順に進みます。

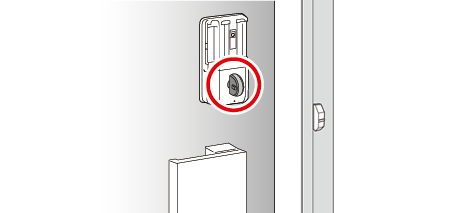

⑥ 開扉状態で、上側室内ユニットのみ施錠状態にします。

上から見ると下記の状態になっています。

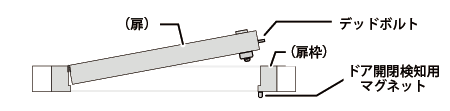

⑦ 施錠状態のまま、扉を閉める直前の位置で止めます。上から見ると下記の状態になっています。デッドボルトがストッパーになって止まっている状態としてください。

⑧ デッドボルトを扉枠に接触させた状態で、設定ボタンを3秒間長押しします。これで開扉位置の検出が完了します。このとき上側室内ユニットの表示が に変わります。

⑨ 続けて閉扉位置の検出を行います。
⑩ 開扉して上側室内ユニットを解錠状態にします。

⑪ 閉扉して、上側室内ユニットのみ施錠状態にします。

⑫ 上側室内ユニットの設定ボタンを3秒間長押しします。その後防犯サムターンが自動的に解錠状態に動きます。上側室内ユニットの表示が になり、設定完了です。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ 設定値「1 or 0 」を設定ボタンを押して切り替え。
「1」：Eモード（電気的解錠時に自動施錠します）
「0」：Bモード（自動施錠しません）
④ 施解錠ボタンを押して決定。

※扉開閉検知が設定されていない状態では、 を選択してもエラーとなり選択できません。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で上側室内ユニットの設定ボタンを3秒間長押しします。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ 設定値「1 or 0 」を設定ボタンを押して切り替え。
「1」：警備出力を使用する
「0」：警備出力を使用しない（初期設定）
④ 施解錠ボタンを押して決定。

【警備出力をON にしている場合のみ設定が可能です。】
①外出時、Raccess キーを携帯して施解錠ボタンを押して施錠する。
②施錠後、認証LED と施錠LED が点灯中（5 秒以内）に施解錠ボタンを長押し。
③認証LED が紫色に点滅し、施錠LED が点滅。
④「ピッピッ」とブザーが鳴り、各LED が点灯に変われば警備モードセット完了。

※Raccessキーで解錠すると、警備モードは自動的に解除されます。

【はじめに、上側室内ユニットと下側室内ユニットの電池カバーを取り外し、解錠状態で上側室内ユニットの設定ボタンを3秒間長押しします。】

上側室内ユニットの操作
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ が表示されるまで設定ボタンを繰り返し押す。
⑥ 施解錠ボタンを押して決定。（接続待機状態に入ります。）

※⑥まで操作したら下側室内ユニットの操作を行なう。（下側室内ユニットは設定ボタンのみで操作）
⑦ 設定ボタン3秒間長押し→ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑧ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑨ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑩「ピーッ」と鳴り上側室内ユニットと接続完了。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】

上側室内ユニットの操作
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ が表示されるまで設定ボタンを繰り返し押す。
⑥ 施解錠ボタンを押して決定。（接続待機状態に入ります。）
※ ⑥まで操作したら外部機器側の操作を行なう。
⑦「ピーッ」と鳴り上側室内ユニットと接続完了。

【はじめに、上側室内ユニットの電池カバーを取り外し、開扉かつ解錠状態で設定ボタンを3秒間長押しします。】

① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ 解錠LED（赤）が点滅。
④ サムターンを解錠状態に合わせ施解錠ボタンを押す
⑤ 施錠LED（青）が点滅。
⑥ サムターンを解錠状態に合わせ施解錠ボタンを押す

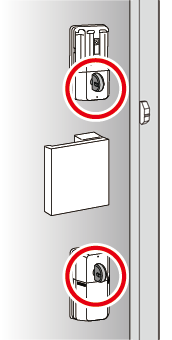

※2ロックの場合は、上側・下側ユニット両方のサムターンの向きを合わせてください。
※設定後、サムターンの状態と施解錠LEDの状態が一致していることを確認してください。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押して決定。
⑤ アドレス登録数の表示を確認。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押して決定。
⑤ アドレス登録数の表示を確認。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押して決定。
⑤ アドレス登録数の表示を確認。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ ID キーをターゲットマークにかざす。
⑥ 登録アドレスの表示を確認。
※続けて確認する場合は、10秒以内に次に確認するIDキーをかざしてください。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】

【アドレスを指定しない場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押して決定。
⑤ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は10 秒以内に、次に登録するID キーをかざしてください。

【アドレスを指定する場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押して決定。
⑤ 任意の空アドレスが表示されるまで設定ボタンを繰り返し押す。
⑥ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は、10 秒以内に手順⑤以降を繰り返してください。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ 抹消したいアドレス番号、または （全て）を設定ボタンを繰り返し押して切り替え。
⑥ 施解錠ボタンを押して決定。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】

【アドレスを指定しない場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は10 秒以内に、次に登録するID キーをかざしてください。

【アドレスを指定する場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ 任意の空アドレスが表示されるまで設定ボタンを繰り返し押す。
⑥ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は、10 秒以内に手順⑤以降を繰り返してください

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ 抹消したいアドレス番号、または （全て）を設定ボタンを繰り返し押して切り替え。
⑥ 施解錠ボタンを押して決定。
⑦ 登録済みの住人用ID キーをターゲットマークにかざす。

※ 住人用ID キーが未登録の場合は、手順⑦は不要です。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】

【アドレスを指定しない場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押して決定。
⑤ ターゲットマークに登録するID キーをかざす。

※ 続けて登録する場合は、10秒以内に、次に登録するIDキーをかざしてください。

【アドレスを指定する場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押して決定。
⑤ 任意の空アドレスが表示されるまで設定ボタンを繰り返し押す。
⑥ ターゲットマークに登録するID キーをかざす。

※ 続けて登録する場合は、10秒以内に手順⑤以降を繰り返してください。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して決定。
⑤ 抹消したいアドレス番号、または （全て）を設定ボタンを繰り返し押して切り替え。
⑥ 施解錠ボタンを押して決定し、抹消完了。
