この度は美和ロック製「住宅玄関用電気錠iEL」をお買い上げいただきまして誠にありがとうございます。
商品に同梱されたクイックマニュアル右上の番号をご確認いただき、該当する仕様の取扱説明書をダウンロードしてください。
※ ダウンロードには、製品同梱のクイックマニュアルに記載されているパスワードが必要です。

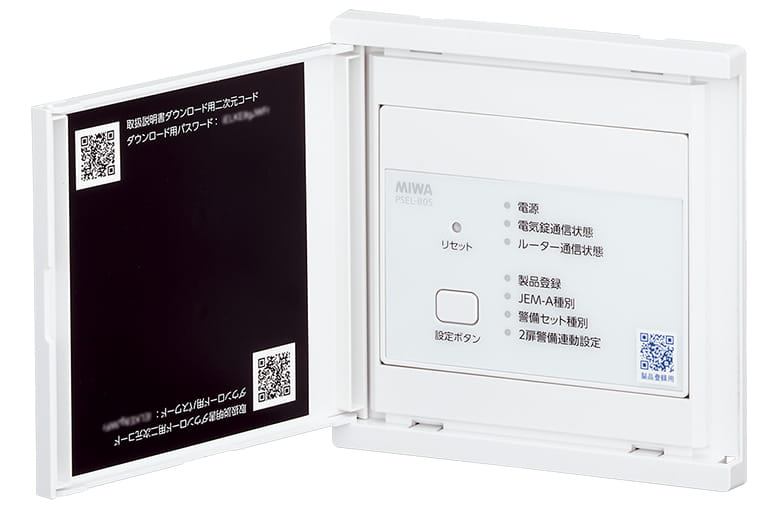

iEL電源盤（PSEL-B05）の操作方法とLED表示
電源盤の設定やエラー時にご活用ください。

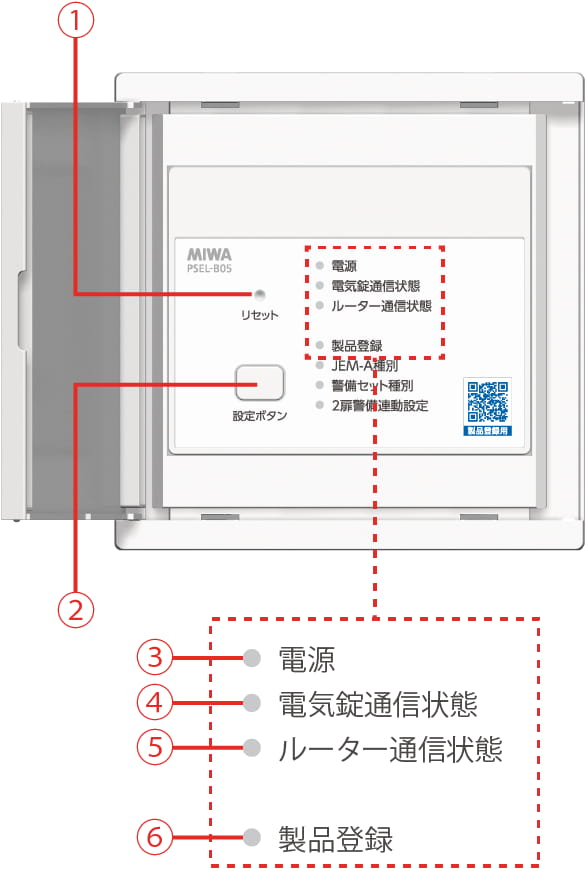

| ボタン名称 | 機能 |
|---|---|
| ①リセット |
長押し(約3秒)にて、電気錠を再起動します。 ※電源盤に設定した情報は初期化されません。 ※スマートフォンとのWi-Fi通信を強制終了します。 |
| ②設定ボタン |
長押し(約5秒)にて、スマートフォンとのWi-Fi通信を開始します。 短押しにて2扉警備連動の設定ランプを表示します。 |
| ランプ名称 | ランプ色 | 状態 |
|---|---|---|
| ③電 源 | 消 灯 |
電源が供給されていません。 正しく配置されていることを確認し、電源ブレーカーを入れてください。 |
| 緑 | 正 常 | |
| ④電気錠 通信状態 |
消 灯 |
電気錠が接続されていません。 一度、電源ブレーカーを切り、正しく配線されていることを確認してください。 |
| 緑 | 正 常 | |
| 赤 |
電源盤に電気錠が登録されていません。 iEL電源盤(PSEL-B05)取付説明書をご確認いただき、電気錠を登録してください。 |
|
| ⑤ルーター 通信状態 |
消 灯 |
ルーターと接続されていません。 有線LANを接続してください。または、Wi-Fi通信を設定してください。 |
| 緑 | 正 常 | |
| 赤点滅 |
ルーターとWi-Fi通信できていません。 Wi-Fiルーターの状況を確認してください。 または、Wi-Fi通信の設定をやり直してください。 |
|
| 赤 |
Wi-Fi電波が弱いため通信が安定しません。 Wi-Fiルーターの設置場所を変えて、電波状況を改善してください。 |
|
| 橙点滅 |
Wi-Fi通信を開始しました。接続相手を探しています。 MIWA Supportアプリの画面に従って、スマートフォンを操作してください。 |
|
| 橙 | スマートフォンとWi-Fi通信中です。(正常) | |
| ⑥製品登録 | 消 灯 |
サーバーと通信できていません。 有線LANケーブルの接続または、Wi-Fi設定または、インターネットの状況をご確認ください。 |
| 緑 | 通 常 | |
| 赤 |
製品登録がされていません。 iEL電源盤(PSEL-B05)取付説明書をご確認いただき、製品登録を行ってください。 |
